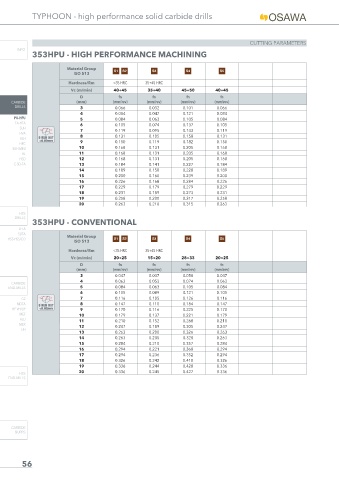

TYPHOON - high performance solid carbide drills

CUTTING PARAMETERS
INFO
353HPU - HIGH PERFORMANCE MACHINING

Material Group S1 S2 S3 S4 S5
ISO 513
Hardness/Rm <35 HRC 35÷45 HRC
Vc (m/min) 40÷45 35÷40 45÷50 40÷45
D fn fn fn fn
CARBIDE (mm) (mm/rev) (mm/rev) (mm/rev) (mm/rev)
DRILLS 3 0.066 0.032 0.101 0.066
4 0.084 0.047 0.121 0.084
PU-HPU 5 0.084 0.063 0.105 0.084
TA-HTA
6 0.105 0.074 0.137 0.105
SUH
7 0.119 0.095 0.143 0.119
HVA
ALH Ø RUN OUT 8 0.131 0.105 0.158 0.131
<0.02mm 9 0.150 0.119 0.182 0.150
HRC
SUH MINI 10 0.168 0.131 0.205 0.168
HL 11 0.168 0.131 0.205 0.168
HSD 12 0.168 0.131 0.205 0.168
C-SD-TA 13 0.184 0.141 0.227 0.184
14 0.189 0.150 0.228 0.189
15 0.200 0.160 0.239 0.200
16 0.226 0.168 0.284 0.226
17 0.229 0.179 0.279 0.229
18 0.231 0.189 0.273 0.231
19 0.258 0.200 0.317 0.258
20 0.263 0.210 0.315 0.263
HSS
DRILLS
353HPU - CONVENTIONAL
LFTA
SUTA
Material Group
HSS-HSS/CO S1 S2 S3 S4 S5
ISO 513
Hardness/Rm <35 HRC 35÷45 HRC
Vc (m/min) 20÷25 15÷20 28÷33 20÷25
D fn fn fn fn
(mm) (mm/rev) (mm/rev) (mm/rev) (mm/rev)
3 0.047 0.037 0.058 0.047
4 0.063 0.053 0.074 0.063
CARBIDE
END-MILLS 5 0.084 0.063 0.105 0.084
6 0.105 0.089 0.121 0.105
G2 7 0.116 0.105 0.126 0.116
MDTA 8 0.147 0.110 0.184 0.147
Ø RUN OUT
HF VH/UP <0.02mm 9 0.170 0.116 0.225 0.170
MEF 10 0.179 0.137 0.221 0.179
ALU
11 0.210 0.152 0.268 0.210
MEX
12 0.247 0.189 0.305 0.247
UH
13 0.263 0.200 0.326 0.263
14 0.263 0.205 0.320 0.263
15 0.284 0.210 0.357 0.284
16 0.294 0.221 0.368 0.294
17 0.294 0.236 0.352 0.294
18 0.326 0.242 0.410 0.326
19 0.336 0.244 0.428 0.336
20 0.336 0.245 0.427 0.336
HSS
END-MILLS

CARBIDE
BURRS
