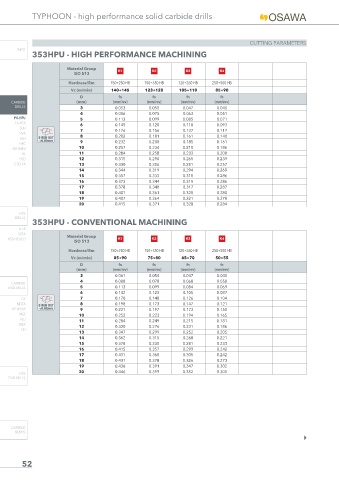

TYPHOON - high performance solid carbide drills

CUTTING PARAMETERS
INFO
353HPU - HIGH PERFORMANCE MACHINING

Material Group K1 K2 K3 K4
ISO 513
Hardness/Rm 150÷250 HB 150÷350 HB 120÷260 HB 250÷500 HB
Vc (m/min) 140÷145 123÷128 105÷110 85÷90
D fn fn fn fn
CARBIDE (mm) (mm/rev) (mm/rev) (mm/rev) (mm/rev)
DRILLS 3 0.053 0.050 0.047 0.045
4 0.086 0.075 0.063 0.051
PU-HPU 5 0.113 0.099 0.085 0.071
TA-HTA
6 0.145 0.128 0.110 0.093
SUH
7 0.176 0.156 0.137 0.117
HVA
ALH Ø RUN OUT 8 0.202 0.181 0.161 0.140
<0.02mm 9 0.232 0.208 0.185 0.161
HRC
SUH MINI 10 0.257 0.234 0.210 0.186
HL 11 0.284 0.258 0.233 0.208
HSD 12 0.315 0.290 0.265 0.239
C-SD-TA 13 0.330 0.306 0.281 0.257
14 0.344 0.319 0.294 0.269
15 0.357 0.333 0.310 0.286
16 0.373 0.344 0.315 0.286
17 0.378 0.348 0.317 0.287
18 0.401 0.361 0.320 0.280
19 0.407 0.364 0.321 0.278
20 0.415 0.371 0.328 0.284
HSS
DRILLS
353HPU - CONVENTIONAL MACHINING
LFTA
SUTA
Material Group
HSS-HSS/CO K1 K2 K3 K4
ISO 513
Hardness/Rm 150÷250 HB 150÷350 HB 120÷260 HB 250÷500 HB
Vc (m/min) 85÷90 75÷80 65÷70 50÷55
D fn fn fn fn
(mm) (mm/rev) (mm/rev) (mm/rev) (mm/rev)
3 0.061 0.054 0.047 0.040
4 0.088 0.078 0.068 0.058
CARBIDE
END-MILLS 5 0.113 0.099 0.084 0.069
6 0.142 0.123 0.105 0.087
G2 7 0.170 0.148 0.126 0.104
MDTA 8 0.198 0.173 0.147 0.121
Ø RUN OUT
HF VH/UP <0.02mm 9 0.221 0.197 0.173 0.150
MEF 10 0.252 0.223 0.194 0.165
ALU
11 0.284 0.249 0.215 0.181
MEX
12 0.320 0.276 0.231 0.186
UH
13 0.347 0.299 0.252 0.205
14 0.362 0.315 0.268 0.221
15 0.378 0.330 0.281 0.233
16 0.415 0.357 0.299 0.242
17 0.431 0.368 0.305 0.242
18 0.431 0.378 0.326 0.273
19 0.436 0.391 0.347 0.302
20 0.446 0.399 0.352 0.305
HSS
END-MILLS

CARBIDE
BURRS
