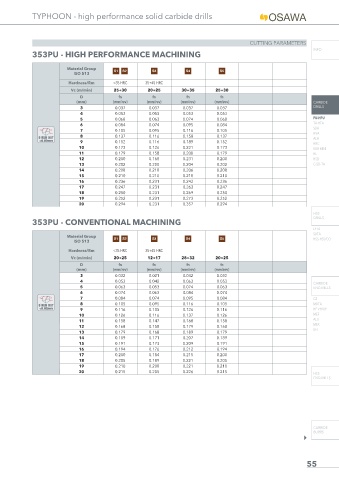

TYPHOON - high performance solid carbide drills

CUTTING PARAMETERS
INFO
353PU - HIGH PERFORMANCE MACHINING

Material Group S1 S2 S3 S4 S5
ISO 513
Hardness/Rm <35 HRC 35÷45 HRC
Vc (m/min) 25÷30 20÷25 30÷35 25÷30
D fn fn fn fn
(mm) (mm/rev) (mm/rev) (mm/rev) (mm/rev) CARBIDE
3 0.037 0.037 0.037 0.037 DRILLS
4 0.053 0.053 0.053 0.053
5 0.068 0.063 0.074 0.068 PU-HPU
TA-HTA
6 0.084 0.074 0.095 0.084
SUH
7 0.105 0.095 0.116 0.105
HVA
8 0.137 0.116 0.158 0.137
Ø RUN OUT ALH
<0.02mm 9 0.152 0.116 0.189 0.152
HRC
10 0.173 0.126 0.221 0.173 SUH MINI
11 0.179 0.158 0.200 0.179 HL
12 0.200 0.168 0.231 0.200 HSD
13 0.202 0.200 0.204 0.202 C-SD-TA
14 0.208 0.210 0.206 0.208
15 0.210 0.210 0.210 0.210
16 0.236 0.231 0.242 0.236
17 0.247 0.231 0.263 0.247
18 0.250 0.231 0.269 0.250
19 0.252 0.231 0.273 0.252
20 0.294 0.231 0.357 0.294
HSS
DRILLS
353PU - CONVENTIONAL MACHINING
LFTA
SUTA
Material Group S1 S2 S3 S4 S5
ISO 513 HSS-HSS/CO
Hardness/Rm <35 HRC 35÷45 HRC
Vc (m/min) 20÷25 12÷17 28÷32 20÷25
D fn fn fn fn
(mm) (mm/rev) (mm/rev) (mm/rev) (mm/rev)
3 0.032 0.021 0.042 0.032
4 0.053 0.042 0.063 0.053
CARBIDE
5 0.063 0.053 0.074 0.063 END-MILLS
6 0.074 0.063 0.084 0.074
7 0.084 0.074 0.095 0.084 G2
8 0.105 0.095 0.116 0.105 MDTA
Ø RUN OUT
<0.02mm 9 0.116 0.105 0.126 0.116 HF VH/UP
10 0.126 0.116 0.137 0.126 MEF
ALU
11 0.158 0.147 0.168 0.158
MEX
12 0.168 0.158 0.179 0.168
UH
13 0.179 0.168 0.189 0.179
14 0.189 0.171 0.207 0.189
15 0.191 0.173 0.209 0.191
16 0.194 0.176 0.212 0.194
17 0.200 0.184 0.215 0.200
18 0.205 0.189 0.221 0.205
19 0.210 0.200 0.221 0.210
20 0.215 0.205 0.226 0.215
