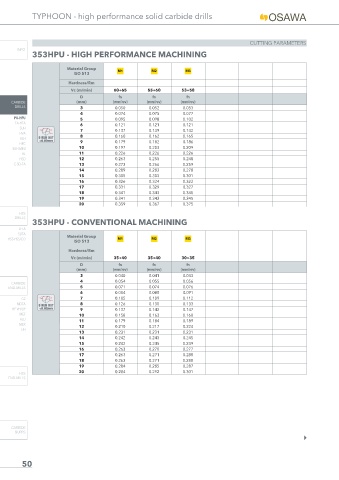

TYPHOON - high performance solid carbide drills

CUTTING PARAMETERS
INFO
353HPU - HIGH PERFORMANCE MACHINING

Material Group M1 M2 M3
ISO 513
Hardness/Rm
Vc (m/min) 60÷65 55÷60 53÷58
D fn fn fn
CARBIDE (mm) (mm/rev) (mm/rev) (mm/rev)
DRILLS 3 0.050 0.052 0.053
4 0.074 0.075 0.077
PU-HPU 5 0.095 0.098 0.102
TA-HTA
6 0.121 0.121 0.121
SUH
7 0.137 0.139 0.142
HVA
ALH Ø RUN OUT 8 0.160 0.162 0.165
<0.02mm 9 0.179 0.182 0.186
HRC
SUH MINI 10 0.197 0.203 0.209
HL 11 0.226 0.226 0.226
HSD 12 0.263 0.255 0.248
C-SD-TA 13 0.273 0.266 0.259
14 0.289 0.283 0.278
15 0.305 0.303 0.301
16 0.326 0.324 0.322
17 0.331 0.329 0.327
18 0.341 0.343 0.345
19 0.341 0.343 0.345
20 0.359 0.367 0.375
HSS
DRILLS
353HPU - CONVENTIONAL MACHINING
LFTA
SUTA
Material Group
HSS-HSS/CO M1 M2 M3
ISO 513
Hardness/Rm
Vc (m/min) 35÷40 35÷40 30÷35
D fn fn fn
(mm) (mm/rev) (mm/rev) (mm/rev)
3 0.040 0.041 0.043
4 0.054 0.055 0.056
CARBIDE
END-MILLS 5 0.071 0.074 0.076
6 0.084 0.088 0.091
G2 7 0.105 0.109 0.112
MDTA 8 0.126 0.130 0.133
Ø RUN OUT
HF VH/UP <0.02mm 9 0.137 0.142 0.147
MEF 10 0.158 0.163 0.168
ALU
11 0.179 0.184 0.189
MEX
12 0.210 0.217 0.224
UH
13 0.231 0.231 0.231
14 0.242 0.243 0.245
15 0.242 0.245 0.249
16 0.263 0.270 0.277
17 0.263 0.271 0.280
18 0.263 0.271 0.280
19 0.284 0.285 0.287
20 0.284 0.292 0.301
HSS
END-MILLS

CARBIDE
BURRS
