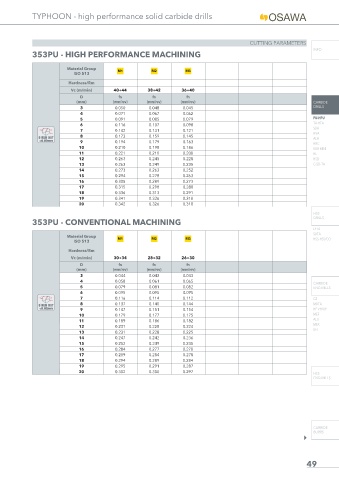

TYPHOON - high performance solid carbide drills

CUTTING PARAMETERS
INFO
353PU - HIGH PERFORMANCE MACHINING

Material Group M1 M2 M3
ISO 513
Hardness/Rm
Vc (m/min) 40÷44 38÷42 36÷40
D fn fn fn
(mm) (mm/rev) (mm/rev) (mm/rev) CARBIDE
3 0.050 0.048 0.045 DRILLS
4 0.071 0.067 0.062
5 0.091 0.085 0.079 PU-HPU
TA-HTA
6 0.116 0.107 0.098
SUH
7 0.142 0.131 0.121
HVA
8 0.173 0.159 0.145
Ø RUN OUT ALH
<0.02mm 9 0.194 0.179 0.163
HRC
10 0.210 0.198 0.186 SUH MINI
11 0.221 0.210 0.200 HL
12 0.263 0.245 0.228 HSD
13 0.263 0.249 0.235 C-SD-TA
14 0.273 0.263 0.252
15 0.294 0.278 0.263
16 0.305 0.289 0.273
17 0.315 0.298 0.280
18 0.336 0.313 0.291
19 0.341 0.326 0.310
20 0.342 0.326 0.310
HSS
DRILLS
353PU - CONVENTIONAL MACHINING
LFTA
SUTA
Material Group M1 M2 M3
ISO 513 HSS-HSS/CO
Hardness/Rm
Vc (m/min) 30÷34 28÷32 26÷30
D fn fn fn
(mm) (mm/rev) (mm/rev) (mm/rev)
3 0.044 0.043 0.043
4 0.058 0.061 0.065
CARBIDE
5 0.079 0.081 0.082 END-MILLS
6 0.095 0.095 0.095
7 0.116 0.114 0.112 G2
8 0.137 0.140 0.144 MDTA
Ø RUN OUT
<0.02mm 9 0.147 0.151 0.154 HF VH/UP
10 0.179 0.177 0.175 MEF
ALU
11 0.189 0.186 0.182
MEX
12 0.231 0.228 0.224
UH
13 0.231 0.228 0.225
14 0.247 0.242 0.236
15 0.252 0.249 0.245
16 0.284 0.277 0.270
17 0.289 0.284 0.278
18 0.294 0.289 0.284
19 0.295 0.291 0.287
20 0.302 0.300 0.297
HSS
END-MILLS

CARBIDE
BURRS
