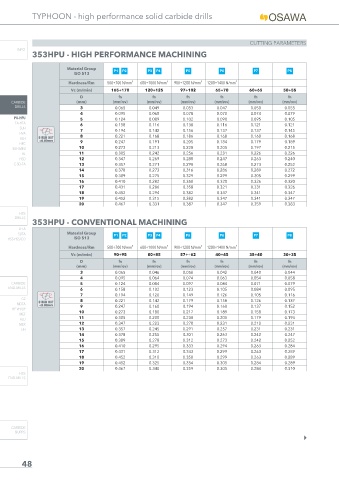

Page 16 - TyphoonOsawa

TYPHOON - high performance solid carbide drills

CUTTING PARAMETERS
INFO
353HPU - HIGH PERFORMANCE MACHINING

Material Group P1 P2 P3 P4 P5 P6 P7 P8
ISO 513
Hardness/Rm 500÷700 N/mm² 600÷1000 N/mm² 900÷1200 N/mm² 1200÷1400 N/mm²
Vc (m/min) 165÷170 120÷125 97÷102 65÷70 60÷65 50÷55
D fn fn fn fn fn fn
CARBIDE (mm) (mm/rev) (mm/rev) (mm/rev) (mm/rev) (mm/rev) (mm/rev)
DRILLS 3 0.065 0.049 0.053 0.047 0.050 0.055
4 0.095 0.068 0.078 0.070 0.074 0.079
PU-HPU 5 0.124 0.089 0.102 0.090 0.095 0.105
TA-HTA
6 0.158 0.116 0.130 0.116 0.121 0.121
SUH
7 0.194 0.142 0.156 0.137 0.137 0.145
HVA
ALH Ø RUN OUT 8 0.221 0.168 0.186 0.168 0.160 0.168
<0.02mm 9 0.247 0.191 0.205 0.184 0.179 0.189
HRC
SUH MINI 10 0.273 0.213 0.228 0.205 0.197 0.215
HL 11 0.305 0.242 0.256 0.231 0.226 0.226
HSD 12 0.347 0.269 0.280 0.247 0.263 0.240
C-SD-TA 13 0.357 0.271 0.298 0.268 0.273 0.252
14 0.378 0.273 0.316 0.286 0.289 0.272
15 0.389 0.275 0.329 0.299 0.305 0.299
16 0.410 0.282 0.350 0.320 0.326 0.320
17 0.431 0.286 0.358 0.321 0.331 0.326
18 0.452 0.294 0.382 0.347 0.341 0.347
19 0.452 0.315 0.382 0.347 0.341 0.347
20 0.467 0.331 0.387 0.347 0.359 0.383
HSS
DRILLS
353HPU - CONVENTIONAL MACHINING
LFTA
SUTA Material Group P1 P2 P3 P4 P5 P6 P7 P8
HSS-HSS/CO ISO 513
Hardness/Rm 500÷700 N/mm² 600÷1000 N/mm² 900÷1200 N/mm² 1200÷1400 N/mm²
Vc (m/min) 90÷95 80÷85 57÷÷62 40÷45 35÷40 30÷35
D fn fn fn fn fn fn
(mm) (mm/rev) (mm/rev) (mm/rev) (mm/rev) (mm/rev) (mm/rev)
3 0.065 0.046 0.050 0.042 0.040 0.044
4 0.095 0.064 0.074 0.063 0.054 0.058
CARBIDE 5 0.124 0.084 0.097 0.084 0.071 0.079
END-MILLS
6 0.158 0.102 0.123 0.105 0.084 0.095
7 0.194 0.120 0.149 0.126 0.105 0.116
G2
Ø RUN OUT 8 0.221 0.142 0.179 0.158 0.126 0.137
MDTA <0.02mm
HF VH/UP 9 0.247 0.160 0.194 0.168 0.137 0.152
10 0.273 0.180 0.217 0.189 0.158 0.173
MEF
11 0.305 0.200 0.238 0.205 0.179 0.194
ALU
MEX 12 0.347 0.223 0.270 0.231 0.210 0.231
UH 13 0.357 0.245 0.291 0.257 0.231 0.231
14 0.378 0.255 0.301 0.263 0.242 0.247
15 0.389 0.278 0.312 0.273 0.242 0.252
16 0.410 0.295 0.333 0.294 0.263 0.284
17 0.431 0.312 0.343 0.299 0.263 0.289
18 0.452 0.310 0.350 0.299 0.263 0.289
19 0.452 0.325 0.354 0.305 0.284 0.289
20 0.467 0.340 0.359 0.305 0.284 0.310
HSS
END-MILLS

CARBIDE
BURRS
