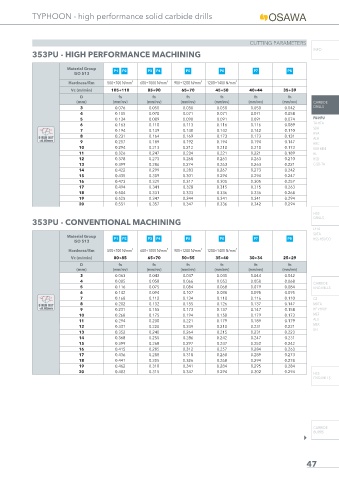

Page 15 - TyphoonOsawa

TYPHOON - high performance solid carbide drills

CUTTING PARAMETERS
INFO
353PU - HIGH PERFORMANCE MACHINING

Material Group P1 P2 P3 P4 P5 P6 P7 P8
ISO 513
Hardness/Rm 500÷700 N/mm² 600÷1000 N/mm² 900÷1200 N/mm² 1200÷1400 N/mm²
Vc (m/min) 105÷110 85÷90 65÷70 45÷50 40÷44 35÷39
D fn fn fn fn fn fn
(mm) (mm/rev) (mm/rev) (mm/rev) (mm/rev) (mm/rev) (mm/rev) CARBIDE
3 0.076 0.050 0.050 0.050 0.050 0.042 DRILLS
4 0.105 0.070 0.071 0.071 0.071 0.058
5 0.134 0.089 0.090 0.091 0.091 0.074 PU-HPU
TA-HTA
6 0.163 0.110 0.113 0.116 0.116 0.089
SUH
7 0.194 0.139 0.140 0.142 0.142 0.110
HVA
8 0.231 0.164 0.169 0.173 0.173 0.131
Ø RUN OUT ALH
<0.02mm 9 0.257 0.189 0.192 0.194 0.194 0.147
HRC
10 0.294 0.213 0.212 0.210 0.210 0.173 SUH MINI
11 0.326 0.247 0.234 0.221 0.221 0.189 HL
12 0.378 0.273 0.268 0.263 0.263 0.210 HSD
13 0.399 0.286 0.274 0.263 0.263 0.221 C-SD-TA
14 0.422 0.299 0.283 0.267 0.273 0.242
15 0.435 0.309 0.301 0.294 0.294 0.247
16 0.473 0.329 0.317 0.305 0.305 0.257
17 0.494 0.341 0.328 0.315 0.315 0.263
18 0.504 0.331 0.333 0.336 0.336 0.268
19 0.525 0.347 0.344 0.341 0.341 0.294
20 0.551 0.357 0.347 0.336 0.342 0.294
HSS
DRILLS
353PU - CONVENTIONAL MACHINING
LFTA
SUTA
Material Group P1 P2 P3 P4 P5 P6 P7 P8
ISO 513 HSS-HSS/CO
Hardness/Rm 500÷700 N/mm² 600÷1000 N/mm² 900÷1200 N/mm² 1200÷1400 N/mm²
Vc (m/min) 80÷85 65÷70 50÷55 35÷40 30÷34 25÷29
D fn fn fn fn fn fn
(mm) (mm/rev) (mm/rev) (mm/rev) (mm/rev) (mm/rev) (mm/rev)
3 0.063 0.043 0.047 0.040 0.044 0.042
4 0.085 0.058 0.066 0.053 0.058 0.068
CARBIDE
5 0.116 0.075 0.084 0.068 0.079 0.084 END-MILLS
6 0.142 0.094 0.107 0.088 0.095 0.095
7 0.168 0.112 0.134 0.110 0.116 0.110 G2
8 0.202 0.132 0.155 0.126 0.137 0.147 MDTA
Ø RUN OUT
<0.02mm 9 0.231 0.155 0.173 0.137 0.147 0.158 HF VH/UP
10 0.268 0.175 0.194 0.158 0.179 0.173 MEF
ALU
11 0.294 0.200 0.221 0.179 0.189 0.179
MEX
12 0.331 0.220 0.249 0.210 0.231 0.221
UH
13 0.352 0.240 0.264 0.215 0.231 0.223
14 0.368 0.255 0.286 0.242 0.247 0.231
15 0.399 0.268 0.297 0.247 0.252 0.242
16 0.415 0.285 0.312 0.257 0.284 0.263
17 0.436 0.288 0.318 0.268 0.289 0.273
18 0.441 0.305 0.326 0.268 0.294 0.278
19 0.462 0.310 0.341 0.284 0.295 0.284
20 0.483 0.315 0.347 0.294 0.302 0.294
HSS
END-MILLS

CARBIDE
BURRS
