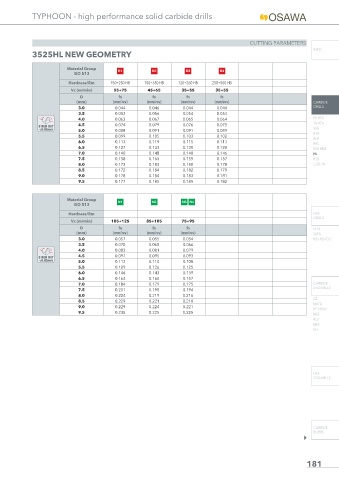

TYPHOON - high performance solid carbide drills

CUTTING PARAMETERS
INFO
3525HL NEW GEOMETRY

Material Group K1 K2 K3 K4
ISO 513
Hardness/Rm 150÷250 HB 150÷350 HB 120÷260 HB 250÷500 HB
Vc (m/min) 55÷75 45÷65 35÷55 35÷55
D fn fn fn fn
(mm) (mm/rev) (mm/rev) (mm/rev) (mm/rev) CARBIDE
3.0 0.044 0.046 0.044 0.044 DRILLS
3.5 0.053 0.056 0.054 0.053
4.0 0.063 0.067 0.065 0.064 PU-HPU
TA-HTA
4.5 0.074 0.079 0.076 0.075
Ø RUN OUT
<0.02mm 5.0 0.088 0.091 0.091 0.089 SUH
HVA
5.5 0.099 0.105 0.103 0.102
ALH
6.0 0.113 0.119 0.115 0.113
HRC
6.5 0.127 0.133 0.130 0.128 SUH MINI
7.0 0.140 0.148 0.148 0.146 HL
7.5 0.158 0.165 0.159 0.157 HSD
8.0 0.173 0.183 0.180 0.178 C-SD-TA
8.5 0.172 0.184 0.182 0.179
9.0 0.178 0.184 0.183 0.181
9.5 0.177 0.185 0.185 0.182
Material Group N1 N2 N3 N4
ISO 513
Hardness/Rm HSS
DRILLS
Vc (m/min) 105÷125 85÷105 75÷95
D fn fn fn LFTA
(mm) (mm/rev) (mm/rev) (mm/rev) SUTA
3.0 0.057 0.055 0.054 HSS-HSS/CO
3.5 0.070 0.068 0.066
4.0 0.083 0.081 0.079
4.5 0.097 0.095 0.093
Ø RUN OUT
<0.02mm 5.0 0.113 0.110 0.108
5.5 0.129 0.126 0.125
6.0 0.146 0.143 0.139
6.5 0.164 0.160 0.157
7.0 0.184 0.179 0.175 CARBIDE
END-MILLS
7.5 0.201 0.198 0.194
8.0 0.224 0.219 0.216
G2
8.5 0.229 0.221 0.218
MDTA
9.0 0.229 0.224 0.221
HF VH/UP
9.5 0.235 0.225 0.225
MEF
ALU
MEX
UH

HSS
END-MILLS

CARBIDE
BURRS
