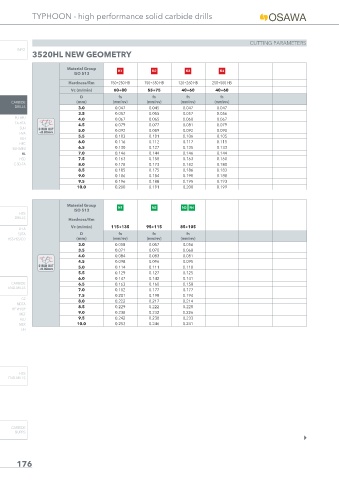

TYPHOON - high performance solid carbide drills

CUTTING PARAMETERS
INFO
3520HL NEW GEOMETRY

Material Group K1 K2 K3 K4
ISO 513
Hardness/Rm 150÷250 HB 150÷350 HB 120÷260 HB 250÷500 HB
Vc (m/min) 60÷80 55÷75 40÷60 40÷60
D fn fn fn fn
CARBIDE (mm) (mm/rev) (mm/rev) (mm/rev) (mm/rev)
DRILLS 3.0 0.047 0.045 0.047 0.047
3.5 0.057 0.055 0.057 0.056
PU-HPU 4.0 0.067 0.065 0.068 0.067
TA-HTA
4.5 0.079 0.077 0.081 0.079
SUH Ø RUN OUT 5.0 0.092 0.089 0.092 0.090
HVA <0.02mm
5.5 0.103 0.101 0.106 0.105
ALH
6.0 0.116 0.112 0.117 0.115
HRC
SUH MINI 6.5 0.130 0.127 0.135 0.133
HL 7.0 0.146 0.144 0.146 0.144
HSD 7.5 0.163 0.158 0.163 0.160
C-SD-TA 8.0 0.178 0.173 0.182 0.180
8.5 0.185 0.175 0.186 0.183
9.0 0.186 0.184 0.190 0.188
9.5 0.196 0.188 0.195 0.193
10.0 0.200 0.191 0.200 0.199

Material Group N1 N2 N3 N4
ISO 513
HSS
DRILLS
Hardness/Rm
Vc (m/min) 115÷135 95÷115 85÷105
LFTA
SUTA D fn fn fn
HSS-HSS/CO (mm) (mm/rev) (mm/rev) (mm/rev)
3.0 0.058 0.057 0.056
3.5 0.071 0.070 0.068
4.0 0.084 0.083 0.081
4.5 0.098 0.096 0.095
Ø RUN OUT 5.0 0.114 0.111 0.110
<0.02mm
5.5 0.129 0.127 0.125
6.0 0.147 0.142 0.141
CARBIDE 6.5 0.163 0.160 0.158
END-MILLS
7.0 0.182 0.177 0.177
7.5 0.201 0.198 0.194
G2
8.0 0.222 0.217 0.214
MDTA
8.5 0.229 0.222 0.220
HF VH/UP
9.0 0.238 0.232 0.226
MEF
ALU 9.5 0.242 0.238 0.233
MEX 10.0 0.253 0.246 0.241
UH

HSS
END-MILLS

CARBIDE
BURRS
