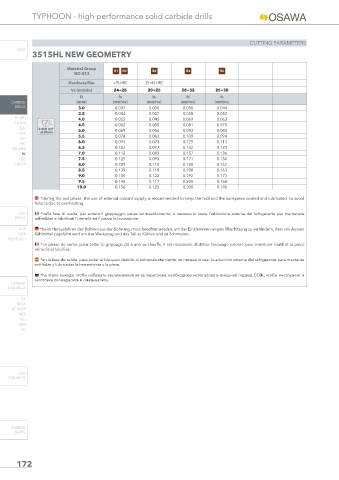

TYPHOON - high performance solid carbide drills

CUTTING PARAMETERS
INFO
3515HL NEW GEOMETRY

Material Group S1 S2 S3 S4 S5
ISO 513
Hardness/Rm <35 HRC 35÷45 HRC
Vc (m/min) 24÷28 20÷25 28÷32 25÷30
D fn fn fn fn
CARBIDE (mm) (mm/rev) (mm/rev) (mm/rev) (mm/rev)
DRILLS 3.0 0.037 0.030 0.050 0.044
3.5 0.044 0.037 0.058 0.052
PU-HPU 4.0 0.052 0.045 0.069 0.063
TA-HTA
4.5 0.062 0.050 0.081 0.070
SUH Ø RUN OUT 5.0 0.069 0.056 0.093 0.080
HVA <0.02mm
5.5 0.078 0.063 0.109 0.094
ALH
6.0 0.093 0.071 0.129 0.113
HRC
SUH MINI 6.5 0.102 0.077 0.142 0.123
HL 7.0 0.112 0.083 0.157 0.136
HSD 7.5 0.125 0.095 0.171 0.150
C-SD-TA 8.0 0.129 0.110 0.188 0.167
8.5 0.139 0.110 0.198 0.163
9.0 0.150 0.122 0.192 0.173
9.5 0.145 0.117 0.205 0.168
10.0 0.156 0.125 0.200 0.180
*during the exit phase the use of external coolant supply is recommended to keep the tool and the workpiece cooled and lubricated to avoid
failures due to overheating.
HSS *nella fase di uscita, per evitare il grippaggio causa surriscaldamento, è necessario usare l’adduzione esterna del refrigerante per mantenere
DRILLS raff reddati e lubrifi cati l’utensile ed il pezzo in lavorazione.

LFTA *beim Herausfahren des Bohrers aus der Bohrung, muss beachtet werden, um das Einklemmen wegen Überhitzung zu verhindern, dass von Aussen
SUTA Kühlmittel zugeführt wird um das Werkzeug und das Teil zu Kühlen und zu Schmieren.
HSS-HSS/CO
*en phase de sortie, pour éviter le grippage dû à une surchauff e, il est nécessaire d’utiliser l’arrosage externe pour maintenir l’outil et la pièce
refroidis et lubrifi és.

*en la fase de salida, para evitar el bloqueo debido al sobrecalentamiento, es necesario usar la aducción externa del refrigerante para mantener
enfriadas y lubricadas la herramienta y la pieza.
*hа этапе выхода, чтобы избежать заклинивания из-за перегрева, необходимо использовать внешний подвод СОЖ, чтобы инструмент и
заготовка охлаждались и смазывались.
