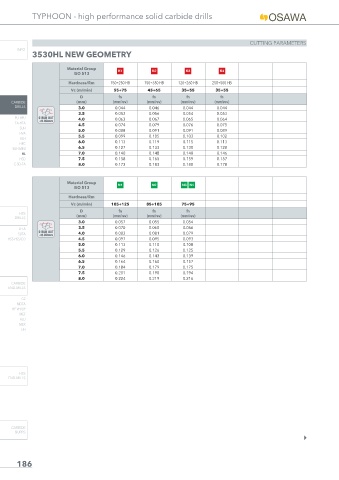

TYPHOON - high performance solid carbide drills

CUTTING PARAMETERS
INFO
3530HL NEW GEOMETRY

Material Group K1 K2 K3 K4
ISO 513
Hardness/Rm 150÷250 HB 150÷350 HB 120÷260 HB 250÷500 HB
Vc (m/min) 55÷75 45÷65 35÷55 35÷55
D fn fn fn fn
CARBIDE (mm) (mm/rev) (mm/rev) (mm/rev) (mm/rev)
DRILLS 3.0 0.044 0.046 0.044 0.044
3.5 0.053 0.056 0.054 0.053
PU-HPU Ø RUN OUT 4.0 0.063 0.067 0.065 0.064
<0.02mm
TA-HTA
4.5 0.074 0.079 0.076 0.075
SUH
5.0 0.088 0.091 0.091 0.089
HVA
5.5 0.099 0.105 0.103 0.102
ALH
6.0 0.113 0.119 0.115 0.113
HRC
SUH MINI 6.5 0.127 0.133 0.130 0.128
HL 7.0 0.140 0.148 0.148 0.146
HSD 7.5 0.158 0.165 0.159 0.157
C-SD-TA 8.0 0.173 0.183 0.180 0.178
Material Group N1 N2 N3 N4
ISO 513
Hardness/Rm
Vc (m/min) 105÷125 85÷105 75÷95
D fn fn fn
HSS
DRILLS (mm) (mm/rev) (mm/rev) (mm/rev)
3.0 0.057 0.055 0.054
LFTA 3.5 0.070 0.068 0.066
Ø RUN OUT
SUTA <0.02mm 4.0 0.083 0.081 0.079
HSS-HSS/CO 4.5 0.097 0.095 0.093
5.0 0.113 0.110 0.108
5.5 0.129 0.126 0.125
6.0 0.146 0.143 0.139
6.5 0.164 0.160 0.157
7.0 0.184 0.179 0.175
7.5 0.201 0.198 0.194
8.0 0.224 0.219 0.216
