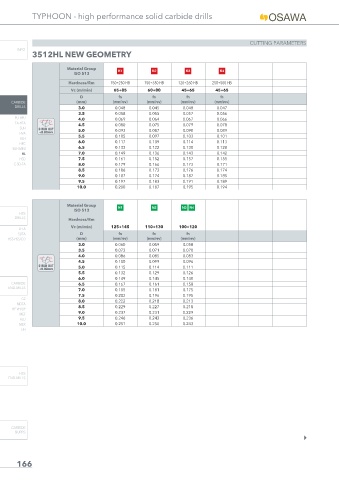

Page 134 - TyphoonOsawa

TYPHOON - high performance solid carbide drills

CUTTING PARAMETERS
INFO
3512HL NEW GEOMETRY

Material Group K1 K2 K3 K4
ISO 513
Hardness/Rm 150÷250 HB 150÷350 HB 120÷260 HB 250÷500 HB
Vc (m/min) 65÷85 60÷80 45÷65 45÷65
D fn fn fn fn
CARBIDE (mm) (mm/rev) (mm/rev) (mm/rev) (mm/rev)
DRILLS 3.0 0.048 0.045 0.048 0.047
3.5 0.058 0.055 0.057 0.056
PU-HPU 4.0 0.069 0.064 0.067 0.066
TA-HTA
4.5 0.080 0.075 0.079 0.078
SUH Ø RUN OUT 5.0 0.093 0.087 0.090 0.089
HVA <0.02mm
5.5 0.105 0.097 0.103 0.101
ALH
6.0 0.117 0.109 0.114 0.113
HRC
SUH MINI 6.5 0.133 0.122 0.130 0.128
HL 7.0 0.149 0.136 0.143 0.142
HSD 7.5 0.161 0.152 0.157 0.155
C-SD-TA 8.0 0.179 0.166 0.173 0.171
8.5 0.186 0.173 0.176 0.174
9.0 0.187 0.174 0.187 0.185
9.5 0.197 0.183 0.191 0.189
10.0 0.200 0.187 0.195 0.194

Material Group N1 N2 N3 N4
ISO 513
HSS
DRILLS
Hardness/Rm
Vc (m/min) 125÷145 110÷130 100÷120
LFTA
SUTA D fn fn fn
HSS-HSS/CO (mm) (mm/rev) (mm/rev) (mm/rev)
3.0 0.060 0.059 0.058
3.5 0.073 0.071 0.070
4.0 0.086 0.085 0.083
4.5 0.100 0.099 0.096
Ø RUN OUT 5.0 0.115 0.114 0.111
<0.02mm
5.5 0.132 0.129 0.126
6.0 0.149 0.145 0.140
CARBIDE 6.5 0.167 0.161 0.158
END-MILLS
7.0 0.185 0.181 0.175
7.5 0.202 0.196 0.195
G2
8.0 0.222 0.218 0.213
MDTA
8.5 0.229 0.227 0.218
HF VH/UP
9.0 0.237 0.231 0.229
MEF
ALU 9.5 0.246 0.243 0.236
MEX 10.0 0.251 0.250 0.243
UH

HSS
END-MILLS

CARBIDE
BURRS
