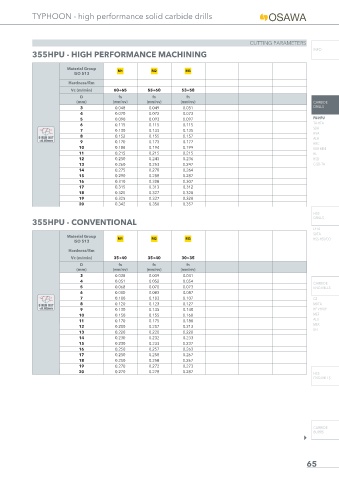

TYPHOON - high performance solid carbide drills

CUTTING PARAMETERS
INFO
355HPU - HIGH PERFORMANCE MACHINING

Material Group M1 M2 M3
ISO 513
Hardness/Rm
Vc (m/min) 60÷65 55÷60 53÷58
D fn fn fn
(mm) (mm/rev) (mm/rev) (mm/rev) CARBIDE
3 0.048 0.049 0.051 DRILLS
4 0.070 0.072 0.073
5 0.090 0.093 0.097 PU-HPU
TA-HTA
6 0.115 0.115 0.115
SUH
7 0.130 0.133 0.135
HVA
8 0.152 0.155 0.157
Ø RUN OUT ALH
<0.02mm 9 0.170 0.173 0.177
HRC
10 0.188 0.194 0.199 SUH MINI
11 0.215 0.215 0.215 HL
12 0.250 0.243 0.236 HSD
13 0.260 0.253 0.247 C-SD-TA
14 0.275 0.270 0.264
15 0.290 0.288 0.287
16 0.310 0.308 0.307
17 0.315 0.313 0.312
18 0.325 0.327 0.328
19 0.325 0.327 0.328
20 0.342 0.350 0.357
HSS
DRILLS
355HPU - CONVENTIONAL
LFTA
SUTA
Material Group M1 M2 M3
ISO 513 HSS-HSS/CO
Hardness/Rm
Vc (m/min) 35÷40 35÷40 30÷35
D fn fn fn
(mm) (mm/rev) (mm/rev) (mm/rev)
3 0.038 0.039 0.041
4 0.051 0.052 0.054
CARBIDE
5 0.068 0.070 0.073 END-MILLS
6 0.080 0.083 0.087
7 0.100 0.103 0.107 G2
8 0.120 0.123 0.127 MDTA
Ø RUN OUT
<0.02mm 9 0.130 0.135 0.140 HF VH/UP
10 0.150 0.155 0.160 MEF
ALU
11 0.170 0.175 0.180
MEX
12 0.200 0.207 0.213
UH
13 0.220 0.220 0.220
14 0.230 0.232 0.233
15 0.230 0.233 0.237
16 0.250 0.257 0.263
17 0.250 0.258 0.267
18 0.250 0.258 0.267
19 0.270 0.272 0.273
20 0.270 0.278 0.287
