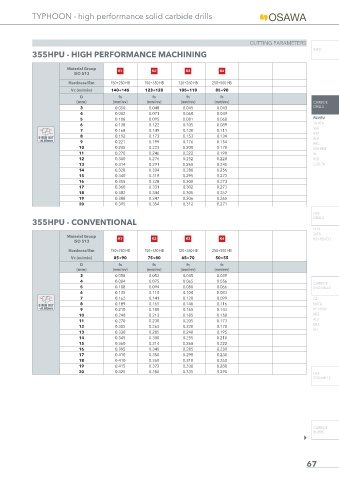

TYPHOON - high performance solid carbide drills

CUTTING PARAMETERS
INFO
355HPU - HIGH PERFORMANCE MACHINING

Material Group K1 K2 K3 K4
ISO 513
Hardness/Rm 150÷250 HB 150÷350 HB 120÷260 HB 250÷500 HB
Vc (m/min) 140÷145 123÷128 105÷110 85÷90
D fn fn fn fn
(mm) (mm/rev) (mm/rev) (mm/rev) (mm/rev) CARBIDE
3 0.050 0.048 0.045 0.043 DRILLS
4 0.082 0.071 0.060 0.049
5 0.108 0.095 0.081 0.068 PU-HPU
TA-HTA
6 0.138 0.122 0.105 0.089
SUH
7 0.168 0.149 0.130 0.111
HVA
8 0.192 0.173 0.153 0.134
Ø RUN OUT ALH
<0.02mm 9 0.221 0.199 0.176 0.154
HRC
10 0.245 0.223 0.200 0.178 SUH MINI
11 0.270 0.246 0.222 0.198 HL
12 0.300 0.276 0.252 0.228 HSD
13 0.314 0.291 0.268 0.245 C-SD-TA
14 0.328 0.304 0.280 0.256
15 0.340 0.318 0.295 0.273
16 0.355 0.328 0.300 0.273
17 0.360 0.331 0.302 0.273
18 0.382 0.344 0.305 0.267
19 0.388 0.347 0.306 0.265
20 0.395 0.354 0.312 0.271
HSS
DRILLS
355HPU - CONVENTIONAL
LFTA
SUTA
Material Group K1 K2 K3 K4
ISO 513 HSS-HSS/CO
Hardness/Rm 150÷250 HB 150÷350 HB 120÷260 HB 250÷500 HB
Vc (m/min) 85÷90 75÷80 65÷70 50÷55
D fn fn fn fn
(mm) (mm/rev) (mm/rev) (mm/rev) (mm/rev)
3 0.058 0.052 0.045 0.039
4 0.084 0.075 0.065 0.056
CARBIDE
5 0.108 0.094 0.080 0.066 END-MILLS
6 0.135 0.118 0.100 0.083
7 0.162 0.141 0.120 0.099 G2
8 0.189 0.165 0.140 0.116 MDTA
Ø RUN OUT
<0.02mm 9 0.210 0.188 0.165 0.143 HF VH/UP
10 0.240 0.213 0.185 0.158 MEF
ALU
11 0.270 0.238 0.205 0.173
MEX
12 0.305 0.263 0.220 0.178
UH
13 0.330 0.285 0.240 0.195
14 0.345 0.300 0.255 0.210
15 0.360 0.314 0.268 0.222
16 0.395 0.340 0.285 0.230
17 0.410 0.350 0.290 0.230
18 0.410 0.360 0.310 0.260
19 0.415 0.373 0.330 0.288
20 0.425 0.380 0.335 0.290
HSS
END-MILLS

CARBIDE
BURRS

67
