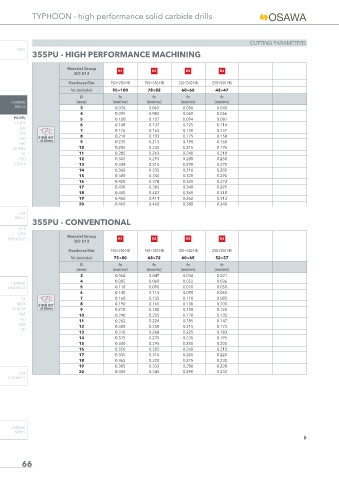

TYPHOON - high performance solid carbide drills

CUTTING PARAMETERS
INFO
355PU - HIGH PERFORMANCE MACHINING

Material Group K1 K2 K3 K4
ISO 513
Hardness/Rm 150÷250 HB 150÷350 HB 120÷260 HB 250÷500 HB
Vc (m/min) 95÷100 78÷82 60÷65 42÷47
D fn fn fn fn
CARBIDE (mm) (mm/rev) (mm/rev) (mm/rev) (mm/rev)
DRILLS 3 0.070 0.060 0.050 0.040
4 0.095 0.082 0.069 0.056
PU-HPU 5 0.120 0.107 0.094 0.081
TA-HTA
6 0.148 0.137 0.125 0.114
SUH
7 0.176 0.163 0.150 0.137
HVA
ALH Ø RUN OUT 8 0.210 0.193 0.175 0.158
<0.02mm 9 0.235 0.213 0.190 0.168
HRC
SUH MINI 10 0.255 0.235 0.215 0.195
HL 11 0.285 0.263 0.240 0.218
HSD 12 0.305 0.293 0.280 0.268
C-SD-TA 13 0.330 0.310 0.290 0.270
14 0.360 0.335 0.310 0.285
15 0.380 0.350 0.320 0.290
16 0.420 0.378 0.335 0.293
17 0.430 0.385 0.340 0.295
18 0.445 0.403 0.360 0.318
19 0.460 0.411 0.362 0.313
20 0.460 0.420 0.380 0.340
HSS
DRILLS
355PU - CONVENTIONAL
LFTA
SUTA
Material Group
HSS-HSS/CO K1 K2 K3 K4
ISO 513
Hardness/Rm 150÷250 HB 150÷350 HB 120÷260 HB 250÷500 HB
Vc (m/min) 75÷80 68÷72 60÷65 52÷57
D fn fn fn fn
(mm) (mm/rev) (mm/rev) (mm/rev) (mm/rev)
3 0.060 0.047 0.034 0.021
4 0.085 0.069 0.052 0.036
CARBIDE
END-MILLS 5 0.110 0.090 0.070 0.050
6 0.140 0.115 0.090 0.065
G2 7 0.160 0.135 0.110 0.085
MDTA 8 0.190 0.160 0.130 0.100
Ø RUN OUT
HF VH/UP <0.02mm 9 0.210 0.180 0.150 0.120
MEF 10 0.240 0.205 0.170 0.135
ALU
11 0.262 0.224 0.185 0.147
MEX
12 0.300 0.258 0.215 0.173
UH
13 0.310 0.268 0.225 0.183
14 0.315 0.275 0.235 0.195
15 0.340 0.295 0.250 0.205
16 0.350 0.305 0.260 0.215
17 0.355 0.310 0.265 0.220
18 0.365 0.320 0.275 0.230
19 0.385 0.333 0.280 0.228
20 0.400 0.345 0.290 0.235
HSS
END-MILLS

CARBIDE
BURRS
