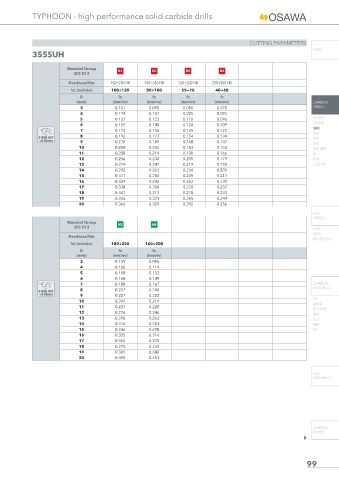

TYPHOON - high performance solid carbide drills

CUTTING PARAMETERS
INFO
355SUH

Material Group K1 K2 K3 K4
ISO 513
Hardness/Rm 150÷250 HB 150÷350 HB 120÷260 HB 250÷500 HB
Vc (m/min) 100÷120 80÷100 55÷75 40÷60
D fn fn fn fn
(mm) (mm/rev) (mm/rev) (mm/rev) (mm/rev) CARBIDE
3 0.101 0.090 0.080 0.070 DRILLS
4 0.119 0.107 0.095 0.083
5 0.137 0.123 0.110 0.096 PU-HPU
TA-HTA
6 0.155 0.140 0.124 0.109
SUH
7 0.174 0.156 0.139 0.122
HVA
8 0.192 0.173 0.154 0.134
Ø RUN OUT ALH
<0.02mm 9 0.210 0.189 0.168 0.147
HRC
10 0.228 0.206 0.183 0.160 SUH MINI
11 0.238 0.214 0.190 0.166 HL
12 0.256 0.230 0.205 0.179 HSD
13 0.274 0.247 0.219 0.192 C-SD-TA
14 0.292 0.263 0.234 0.205
15 0.311 0.280 0.249 0.217
16 0.329 0.296 0.263 0.230
17 0.338 0.304 0.270 0.237
18 0.347 0.313 0.278 0.243
19 0.356 0.321 0.285 0.249
20 0.366 0.329 0.292 0.256
