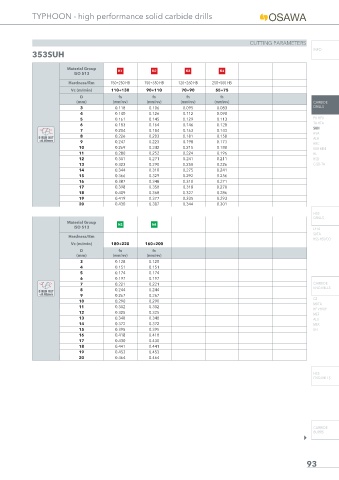

TYPHOON - high performance solid carbide drills

CUTTING PARAMETERS
INFO
353SUH

Material Group K1 K2 K3 K4
ISO 513
Hardness/Rm 150÷250 HB 150÷350 HB 120÷260 HB 250÷500 HB
Vc (m/min) 110÷130 90÷110 70÷90 55÷75
D fn fn fn fn
(mm) (mm/rev) (mm/rev) (mm/rev) (mm/rev) CARBIDE
3 0.118 0.106 0.095 0.083 DRILLS
4 0.140 0.126 0.112 0.098
5 0.161 0.145 0.129 0.113 PU-HPU
TA-HTA
6 0.183 0.164 0.146 0.128
SUH
7 0.204 0.184 0.163 0.143
HVA
8 0.226 0.203 0.181 0.158
Ø RUN OUT ALH
<0.02mm 9 0.247 0.223 0.198 0.173
HRC
10 0.269 0.242 0.215 0.188 SUH MINI
11 0.280 0.252 0.224 0.196 HL
12 0.301 0.271 0.241 0.211 HSD
13 0.323 0.290 0.258 0.226 C-SD-TA
14 0.344 0.310 0.275 0.241
15 0.366 0.329 0.292 0.256
16 0.387 0.348 0.310 0.271
17 0.398 0.358 0.318 0.278
18 0.409 0.368 0.327 0.286
19 0.419 0.377 0.335 0.293
20 0.430 0.387 0.344 0.301
HSS
DRILLS
Material Group N2 N4
ISO 513 LFTA
SUTA
Hardness/Rm
HSS-HSS/CO
Vc (m/min) 180÷220 160÷200
D fn fn
(mm) (mm/rev) (mm/rev)
3 0.128 0.128
4 0.151 0.151
5 0.174 0.174
6 0.197 0.197
7 0.221 0.221 CARBIDE
END-MILLS
Ø RUN OUT 8 0.244 0.244
<0.02mm 9 0.267 0.267
G2
10 0.290 0.290
MDTA
11 0.302 0.302
HF VH/UP
12 0.325 0.325
MEF
13 0.348 0.348 ALU
14 0.372 0.372 MEX
15 0.395 0.395 UH
16 0.418 0.418
17 0.430 0.430
18 0.441 0.441
19 0.453 0.453
20 0.464 0.464
HSS
END-MILLS

CARBIDE
BURRS

93
