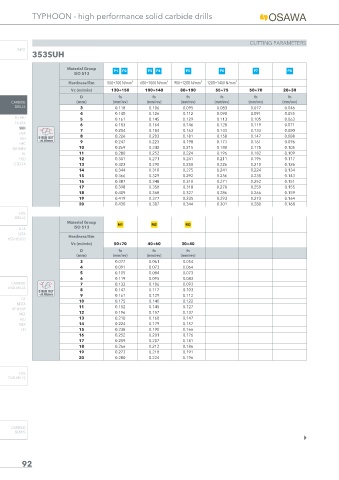

TYPHOON - high performance solid carbide drills

CUTTING PARAMETERS
INFO
353SUH

Material Group P1 P2 P3 P4 P5 P6 P7 P8
ISO 513
Hardness/Rm 500÷700 N/mm² 600÷1000 N/mm² 900÷1200 N/mm² 1200÷1400 N/mm²
Vc (m/min) 130÷150 100÷140 80÷100 55÷75 50÷70 20÷30
D fn fn fn fn fn fn
CARBIDE (mm) (mm/rev) (mm/rev) (mm/rev) (mm/rev) (mm/rev) (mm/rev)
DRILLS 3 0.118 0.106 0.095 0.083 0.077 0.046
4 0.140 0.126 0.112 0.098 0.091 0.055
PU-HPU 5 0.161 0.145 0.129 0.113 0.105 0.063
TA-HTA
6 0.183 0.164 0.146 0.128 0.119 0.071
SUH
7 0.204 0.184 0.163 0.143 0.133 0.080
HVA
ALH Ø RUN OUT 8 0.226 0.203 0.181 0.158 0.147 0.088
<0.02mm 9 0.247 0.223 0.198 0.173 0.161 0.096
HRC
SUH MINI 10 0.269 0.242 0.215 0.188 0.175 0.105
HL 11 0.280 0.252 0.224 0.196 0.182 0.109
HSD 12 0.301 0.271 0.241 0.211 0.196 0.117
C-SD-TA 13 0.323 0.290 0.258 0.226 0.210 0.126
14 0.344 0.310 0.275 0.241 0.224 0.134
15 0.366 0.329 0.292 0.256 0.238 0.143
16 0.387 0.348 0.310 0.271 0.252 0.151
17 0.398 0.358 0.318 0.278 0.259 0.155
18 0.409 0.368 0.327 0.286 0.266 0.159
19 0.419 0.377 0.335 0.293 0.273 0.164
20 0.430 0.387 0.344 0.301 0.280 0.168
HSS
DRILLS
Material Group M1 M2 M3
ISO 513
LFTA
SUTA
Hardness/Rm
HSS-HSS/CO
Vc (m/min) 50÷70 40÷60 30÷40
D fn fn fn
(mm) (mm/rev) (mm/rev) (mm/rev)
3 0.077 0.061 0.054
4 0.091 0.073 0.064
5 0.105 0.084 0.073
6 0.119 0.095 0.083
CARBIDE 7 0.133 0.106 0.093
END-MILLS
Ø RUN OUT 8 0.147 0.117 0.103
<0.02mm 9 0.161 0.129 0.112
G2
10 0.175 0.140 0.122
MDTA
11 0.182 0.145 0.127
HF VH/UP
12 0.196 0.157 0.137
MEF
ALU 13 0.210 0.168 0.147
MEX 14 0.224 0.179 0.157
UH 15 0.238 0.190 0.166
16 0.252 0.201 0.176
17 0.259 0.207 0.181
18 0.266 0.212 0.186
19 0.273 0.218 0.191
20 0.280 0.224 0.196
HSS
END-MILLS

CARBIDE
BURRS
