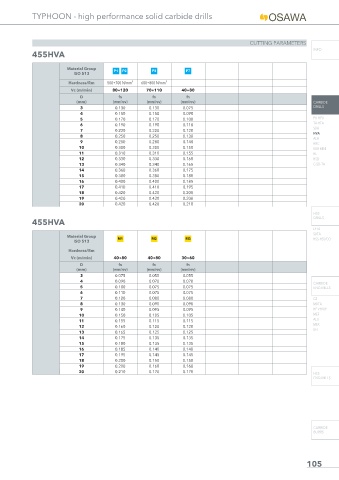

Page 73 - TyphoonOsawa

TYPHOON - high performance solid carbide drills

CUTTING PARAMETERS
INFO
455HVA

Material Group P1 P2 P3 P7
ISO 513
Hardness/Rm 500÷700 N/mm² 600÷800 N/mm²
Vc (m/min) 80÷120 70÷110 40÷80
D fn fn fn
(mm) (mm/rev) (mm/rev) (mm/rev) CARBIDE
3 0.130 0.130 0.075 DRILLS
4 0.150 0.150 0.090
5 0.170 0.170 0.100 PU-HPU
TA-HTA
6 0.190 0.190 0.110
SUH
7 0.220 0.220 0.120
HVA
8 0.250 0.250 0.130
ALH
9 0.280 0.280 0.140
HRC
10 0.300 0.300 0.150 SUH MINI
11 0.310 0.310 0.155 HL
12 0.330 0.330 0.160 HSD
13 0.340 0.340 0.165 C-SD-TA
14 0.360 0.360 0.175
15 0.380 0.380 0.180
16 0.400 0.400 0.185
17 0.410 0.410 0.195
18 0.420 0.420 0.200
19 0.420 0.420 0.200
20 0.420 0.420 0.210
HSS
DRILLS
455HVA
LFTA
SUTA
Material Group M1 M2 M3
ISO 513 HSS-HSS/CO
Hardness/Rm
Vc (m/min) 40÷80 40÷80 30÷60
D fn fn fn
(mm) (mm/rev) (mm/rev) (mm/rev)
3 0.075 0.055 0.055
4 0.090 0.070 0.070
CARBIDE
5 0.100 0.075 0.075 END-MILLS
6 0.110 0.075 0.075
7 0.120 0.080 0.080 G2
8 0.130 0.090 0.090 MDTA
9 0.140 0.095 0.095 HF VH/UP
10 0.150 0.105 0.105 MEF
ALU
11 0.155 0.115 0.115
MEX
12 0.160 0.120 0.120
UH
13 0.165 0.125 0.125
14 0.175 0.135 0.135
15 0.180 0.135 0.135
16 0.185 0.140 0.140
17 0.195 0.145 0.145
18 0.200 0.150 0.150
19 0.200 0.160 0.160
20 0.210 0.170 0.170
