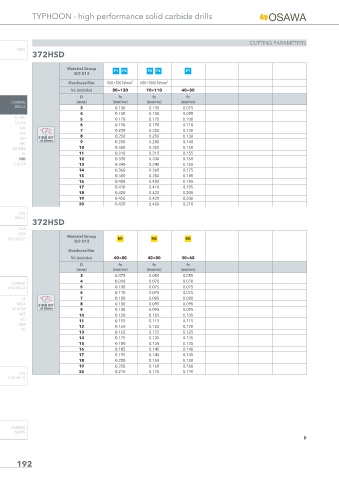

TYPHOON - high performance solid carbide drills

CUTTING PARAMETERS
INFO
372HSD

Material Group P1 P2 P3 P4 P7
ISO 513
Hardness/Rm 500÷700 N/mm² 600÷1000 N/mm²
Vc (m/min) 80÷120 70÷110 40÷80
D fn fn fn
CARBIDE (mm) (mm/rev) (mm/rev) (mm/rev)
DRILLS 3 0.130 0.130 0.075
4 0.150 0.150 0.090
PU-HPU 5 0.170 0.170 0.100
TA-HTA
6 0.190 0.190 0.110
SUH
7 0.220 0.220 0.120
HVA
ALH Ø RUN OUT 8 0.250 0.250 0.130
<0.02mm 9 0.280 0.280 0.140
HRC
SUH MINI 10 0.300 0.300 0.150
HL 11 0.310 0.310 0.155
HSD 12 0.330 0.330 0.160
C-SD-TA 13 0.340 0.340 0.165
14 0.360 0.360 0.175
15 0.380 0.380 0.180
16 0.400 0.400 0.185
17 0.410 0.410 0.195
18 0.420 0.420 0.200
19 0.420 0.420 0.200
20 0.420 0.420 0.210
HSS
DRILLS
372HSD
LFTA
SUTA
Material Group
HSS-HSS/CO M1 M2 M3
ISO 513
Hardness/Rm
Vc (m/min) 40÷80 40÷80 30÷60
D fn fn fn
(mm) (mm/rev) (mm/rev) (mm/rev)
3 0.075 0.055 0.055
4 0.090 0.070 0.070
CARBIDE
END-MILLS 5 0.100 0.075 0.075
6 0.110 0.075 0.075
G2 7 0.120 0.080 0.080
MDTA 8 0.130 0.090 0.090
Ø RUN OUT
HF VH/UP <0.02mm 9 0.140 0.095 0.095
MEF 10 0.150 0.105 0.105
ALU
11 0.155 0.115 0.115
MEX
12 0.160 0.120 0.120
UH
13 0.165 0.125 0.125
14 0.175 0.135 0.135
15 0.180 0.135 0.135
16 0.185 0.140 0.140
17 0.195 0.145 0.145
18 0.200 0.150 0.150
19 0.200 0.160 0.160
20 0.210 0.170 0.170
HSS
END-MILLS

CARBIDE
BURRS
